Tehnički podaci

parametar	‌Detalji‌

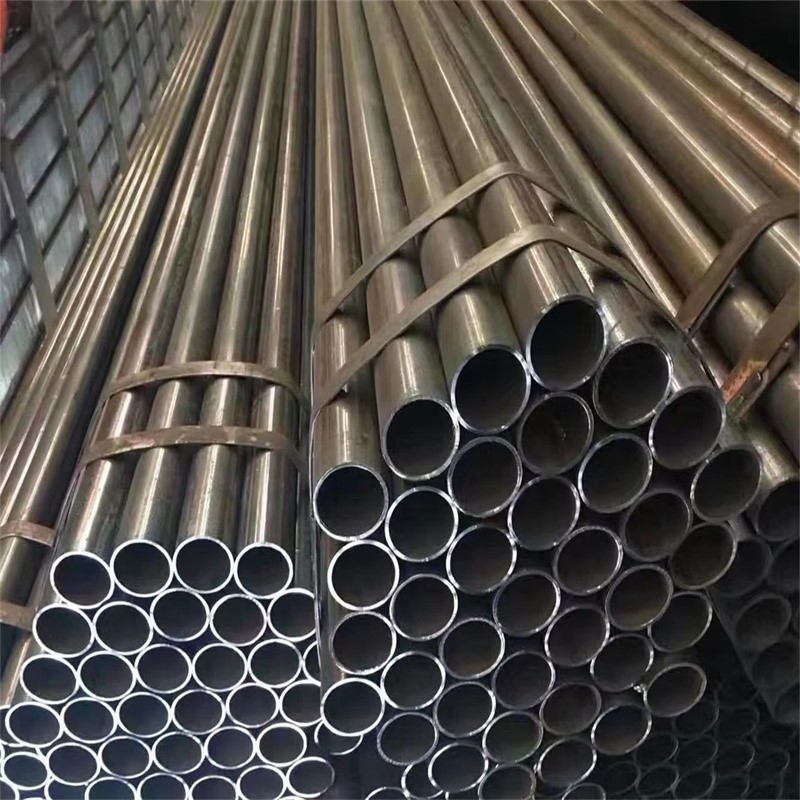

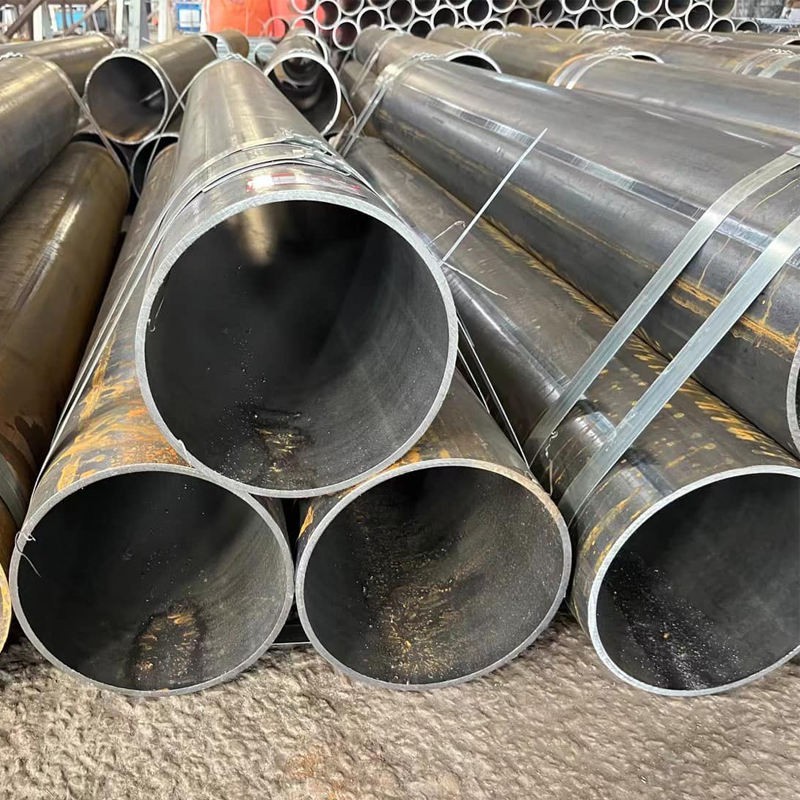

Naziv proizvoda	ASTM A53 ERW čelična cijev
standard	ASTM A53/A53M, ASME SA53, API 5L
tip	Tip E (zavarivanje električnim otporom)
razred	Razred B (najčešće korišten)
Vanjski promjer	½ inča do 26 inča (21,3 mm – 660,4 mm)
Debljina stijenke	SCH10, SCH20, SCH30, SCH40, STD, SCH80, SCH160
Duljina	SRL (jednostruka nasumična duljina: 4–7 m), DRL (dvostruka nasumična duljina: 7–13 m) ili prilagođeno
‌Kraj Završi‌	Ravni kraj, zakošeni kraj, s navojem (NPT/BSP), s utorima
Površinska obrada	Crna boja, ulje protiv -hrđe, pocinčano (HDG), 3PE premaz

Kemijski sastav

element	Maksimalni sadržaj (%)	bilješke
Ugljik (C).	Manje od ili jednako 0,30%	Osigurava zavarljivost i duktilnost
Mangan (Mn).	Manje od ili jednako 1,20%	Povećava snagu i žilavost
Fosfor (P).	Manje od ili jednako 0,050%	Kontrolirano kako bi se izbjegla lomljivost
Sumpor (S).	Manje od ili jednako 0,045%	Minimizira rizik od pucanja od vrućine
Silicij (Si).	Manje od ili jednako 0,40%	Djeluje kao dezoksidant tijekom zavarivanja
Željezo (Fe).	Ravnoteža	Sastav osnovnog metala
Ostali ostaci	Prema ograničenjima ASTM A53	Uključuje Cu, Ni, Cr, Mo, V, itd.

Vlasništvo	zahtjev	Testni standard
Vlačna čvrstoća	Veći ili jednak ‌415 MPa‌ (60 000 psi)	ASTM A370
Granica razvlačenja	Veći ili jednak ‌240 MPa‌ (35 000 psi)	ASTM A370
Produljenje	Veći ili jednak 20% (u 2 inča)	Na temelju površine-presjeka
tvrdoća	Nije navedeno u ASTM A53	Opcija za posebne primjene
Hidrostatsko ispitivanje	Potreban za svaku cijev	Tlak=2× proračunski tlak
Test spljoštenosti	Proći bez pucanja	Za cjelovitost zavarenog šava
Test savijanja	Potpuni omot bez loma	Ocjenjuje duktilnost i kvalitetu zavara

korak	Opis procesa	‌Ključna oprema/tehnologija‌
1. Unos sirovina‌	Vruće{0}}valjani čelični koluti (npr. Q235B) koji se unose u mlin	Sustav rukovanja zavojnicama
2. Odmotavanje i niveliranje‌	Čelična traka se kontinuirano ravna i dovodi	Valjci za izravnavanje
3. Uvjetovanje rubova‌	Rubovi trake su obrezani i pripremljeni za zavarivanje	Glodalo za rubove
4. Formiranje‌	Rola-formirana u cilindrični oblik	Progresivno formiranje sastojina
5. ERW zavarivanje‌	Visoko{0}}frekventno indukcijsko zavarivanje spaja šav	HFI/ERW zavarivač
6. Uklanjanje zavarenog spoja‌	Višak metala za zavarivanje uklanja se iznutra i izvana	Alati za rubljenje
7. In-linijska toplinska obrada‌	Žarenje-za ublažavanje naprezanja poboljšava svojstva zone zavarivanja	Indukcijska zavojnica za grijanje
8. Dimenzioniranje i kalibracija‌	Osigurava precizan vanjski promjer i zaobljenost	Dimenzioniranje rolata
9. Hlađenje i ravnanje‌	Kontrolirano hlađenje nakon čega slijedi ravnanje	Rashladni krevet, pegla za kosu
10. Rezanje i pregled‌	Rezanje na duljinu; hidro, UT, obavljene vizualne provjere	Leteća pila, NDT sustavi
11. Premazivanje i pakiranje‌	Nanesena površinska zaštita; u paketu za otpremu	Kabina za prskanje, stroj za vezivanje

prednost	opis
Troškovna učinkovitost	ERW proces je ekonomičniji od bešavnih ili SAW cijevi
Velika brzina proizvodnje	Kontinuirana proizvodnja omogućuje brzu isporuku (unutar 20-30 dana)
Dobre mehaničke performanse	Zadovoljava zahtjeve tlaka i strukture za različite primjene
Jednostavna obrada	Može se zavarivati, savijati, urezivati navojem i urezivati bez posebnih alata
‌Otpornost na koroziju (kada se tretira)‌	Pocinčane ili 3PE-obložene verzije prikladne za vanjske i teške uvjete
‌Usuglašenost s globalnim standardima‌	Prihvaćen prema standardima ASTM, API, ISO i CE za međunarodnu trgovinu

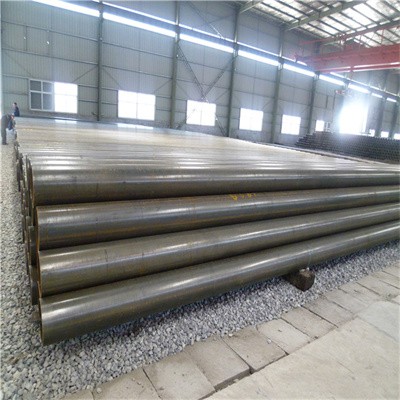

ASTM A53 ERW čelična cijev

aspekt	‌Detalji‌
‌Glavne izvozne regije‌	Jugoistočna Azija, Bliski istok, Afrika, Južna Amerika
Tipični projekti	Gradske vodoopskrbne mreže, cjevovodi industrijskih postrojenja, pomoćni sustavi elektrana
Uvjeti opskrbe	FOB, CFR, CIF; često uz inspekciju-treće strane (SGS, BV, DNV)
‌Potrebni certifikati‌	ISO 9001, API 5L, CE, PED, RoHS (ovisno o odredištu)
Pakiranje i označavanje	Šesterokutni snopovi s čeličnim trakama; označen razredom, veličinom, toplinskim brojem, standardom
Vrijeme isporuke	20–30 dana nakon potvrde narudžbe
‌Ključna kineska izvozna središta‌	Tianjin, Qingdao, Shanghai, Ningbo
